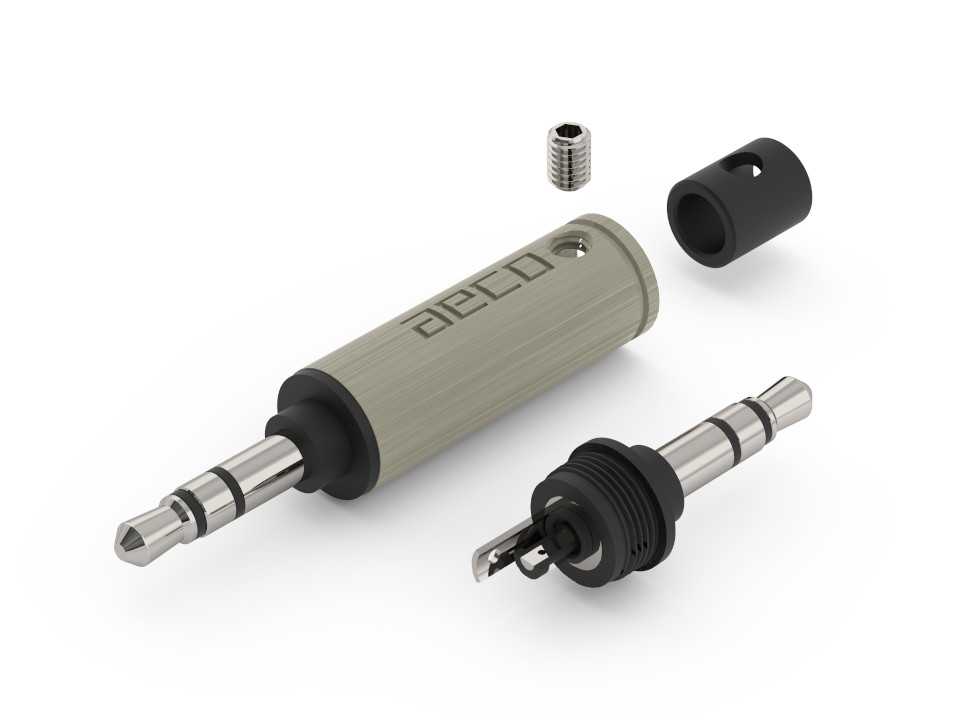

AECO TRS มุมมองที่ 3.5 มมขั้วโรเดียมชุบนิกเกิลฟรี AT3-1331R

。各通道導體一體車削成型 。本體與外殼以絕緣隔離 。導體使用高純度銅(碲銅)並採用無鎳電鍍 。壹個壹組,真空袋包裝
คูปองร้านค้า
มีคูปองที่ใช้ได้
แอดLine @PChomethai ก่อนใช้ (2)
  • สั่งซื้อเกิน ฿500 ได้ส่วนลด ฿50
  • 02/10/2020 - 30/11/2020
50
รับสิทธิ์
The Art of Coffee
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 02/10/2020 - 30/11/2020
150
รับสิทธิ์
The Art of Coffee
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 02/10/2020 - 30/11/2020
270
รับสิทธิ์
สำหรับลุ้นรับiPhone12
  • สั่งซื้อเกิน ฿1 ได้ส่วนลด ฿1
  • 21/10/2020 - 21/12/2020
1
รับสิทธิ์
Super Sale
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 22/10/2020 - 30/11/2020
150
รับสิทธิ์
Super Sale
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 22/10/2020 - 30/11/2020
270
รับสิทธิ์
Best Deal
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 02/11/2020 - 30/11/2020
150
รับสิทธิ์
Best Deal
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 02/11/2020 - 30/11/2020
270
รับสิทธิ์
Coleman
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 11/11/2020 - 11/12/2020
270
รับสิทธิ์
Coleman
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 11/11/2020 - 11/12/2020
150
รับสิทธิ์
เพิ่มในรายการ
ที่อยู่ของสินค้า
ไต้หวัน ใช้เวลาเตรียมสินค้า 3 วัน (คาดว่าจะถึงผู้รับภายใน 7-14 วัน ไม่รวมระยะเวลาเตรียมสินค้า)
รายละเอียดการจัดส่ง
สินค้าทั้งหมด 538508
  • วันที่ลงทะเบียน2019.09.04
  • โซนไต้หวัน
ของแท้ 100%
สินค้าไต้หวัน คุณภาพดี ราคาโดนใจ ! (สินค้าจากไต้หวัน จัดส่งฟรีทางเครื่องบิน) Taiwanese Product. High quality. Happy Price ! (Made in Taiwan, Free direct air-shipping from Taiwan) 台灣商品,品質好,價格動心!(台灣製造、空運直達、運費全免)
วิธีชำระเงิน
รายละเอียดสินค้า
ผู้ช่วยจัดซื้อ

เงื่อนไขการใช้บริการผู้ช่วยจัดซื้อ หากจำเป็น ผู้ซื้อต้องจ่ายภาษีนำเข้ารวมถึงค่าพิธีศุลกากรด้วยตนเอง

สถานะสินค้า
ใหม่
ระยะเวลาการรับประกันสินค้า
ไม่มีการรับประกัน

Concept


The body of plug was lathed in one piece to avoid the conduction loss when signal through the different structure and interface.

Shell between body isolate by insulator material. Depends on the method of processing, it can choose to make the shell be a conductor.

The conductor is made from high-purity tellurium copper without nickel base.

By using highest quality of design techniques and material to provide customer who has "Hi-End" requirement.

Description​​

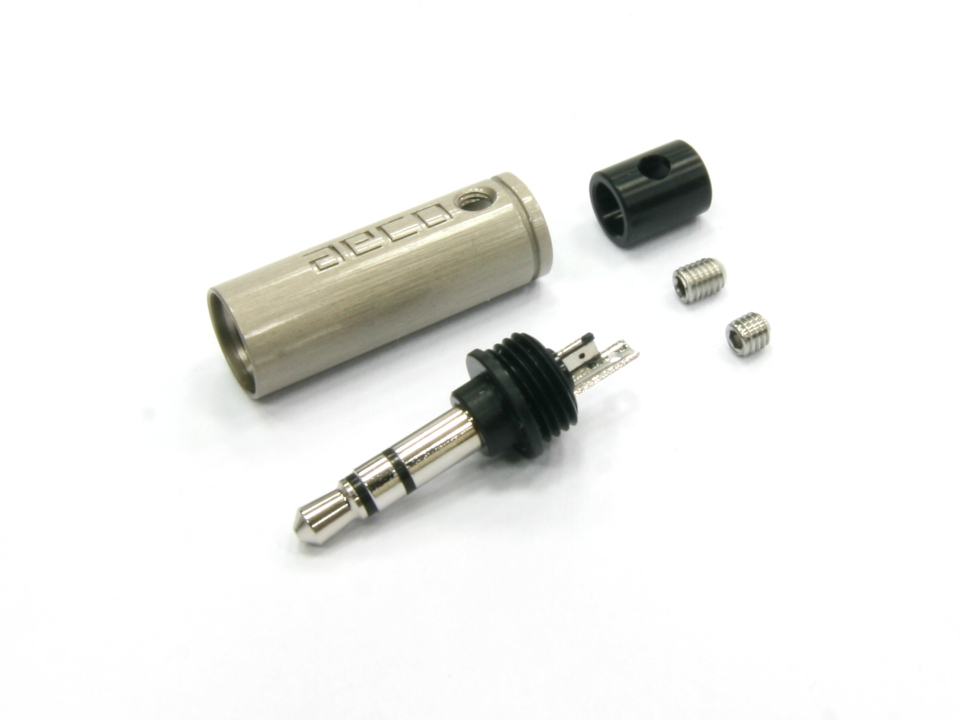

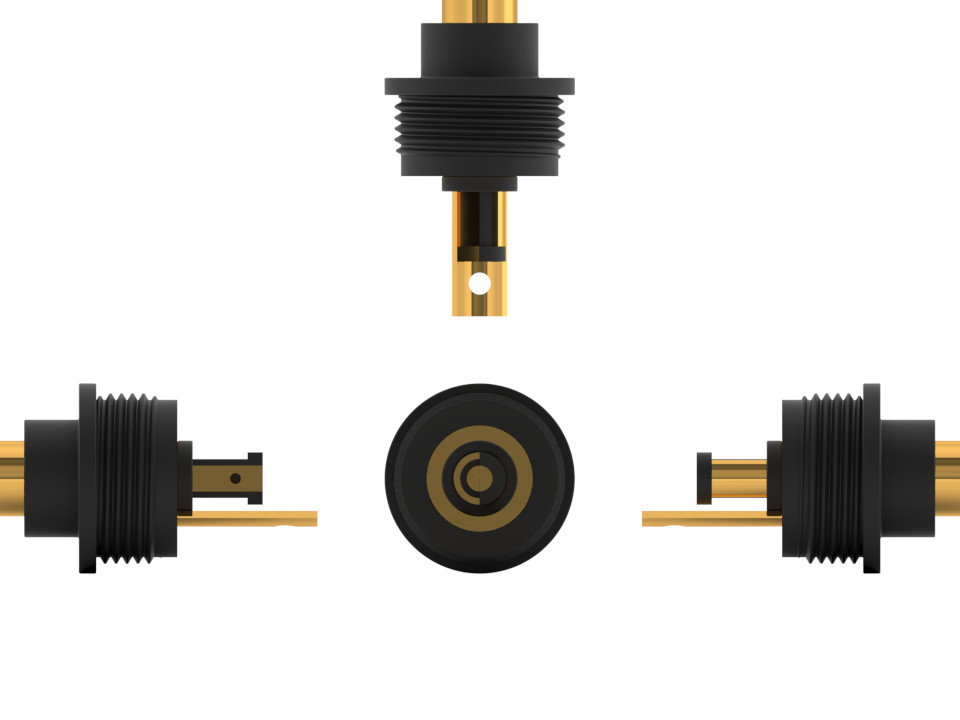

Mechanical structure:
The center pin is fixed to the POM insulator by assemble function
Ring and the end sleeve is separate by POM, then assemble with center pin.
There’ s a hole between the contact pin and body structure.
To put the fillers into the gap of the body from the hole.
Use the POM latch through to fix the body.

The body and the shell locked by screwing.
POM sleeve is fixed with end of shell by using screw.



Note:
This product is include: screw for cable 3 mm*1pcs and 4 mm*1pcs.
Due to the 3.5mm plug size is small, the over soldering time will cause the insulator damage or swelling. Please process solder each channel based on recommend soldering temperature and condition.

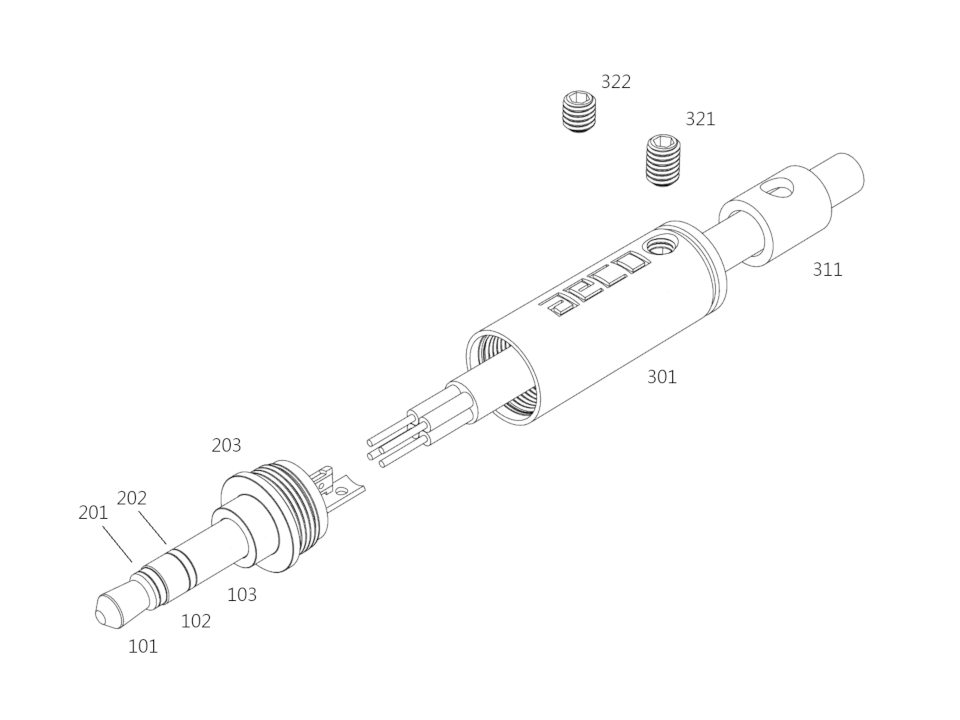

Assembly:
1. We recommend to peel off the cable jacket and per conductor wire insulation.
2.Depends on cable size to decide whether use sleeve (ID 4.5mm) [311], or without sleeve (ID6.5MM) [301].Then through into cable.
3.Contact the cable with per channel by soldering.
4.Lock the shell and body [203],
5. Please lock the cable and shell with a screw M3x4mm [321] or M3x3mm [322].​

Material:
Contact Pin : Tellurium Copper (#C14500 / copper contains over 99%)
Body : Tellurium Copper (#C14500 / copper contains over 99%)
Insulator : POM (Black)
Lock head : POM (Black)
Shell : Brass alloy (#C3604)
Sleeve : POM (Black)
Screw : Stainless steel (SUS304)



Finish:
AT3-1331G
Contact pin : 10u" Gold plating (no nickel base).
Body : 10u" Gold plating (no nickel base).

AT3-1331R
Contact pin : Rhodium plating (no nickel base).
Body : Rhodium plating (no nickel base).

AT3-1331S
Contact pin : 120u" Silver plating (no nickel base).
Body : 120u" Silver plating (no nickel base).


Insulator : None.
Head lock : None.
Shell : Satin Nickel + Topcoat.
Sleeve : None.
Screw : None.



Electrical Characteristics
Contact resistance < 1.0 mOhm



Dimension
Biggest OD : 8.90 mm
Total Length : 42.3mm
Cable hole :
Sleeve contained in shell is 4.5mm.
Sleeve not contained in shell is 6.5mm.



Package:
Vacuum Bag(1Pcs)
place in the sponge then pack in the vacuum bag.



Recommend soldering temperature
Contact pin (Tip)
Temperature Soldering Iron, please keep 340°C degree within 4~7 second
Temperature Soldering Iron, please keep 360°C degree within 3~6 second
Temperature Soldering Iron, please keep 380°C degree within 2~5 second
Temperature Soldering Iron, please keep
 400°C degree within 1~4 second

Body (Ring)
Temperature Soldering Iron, please keep 340°C degree within 9~12 second
Temperature Soldering Iron, please keep 360°C degree within 6~9 second
Temperature Soldering Iron, please keep 380°C degree within 5~8 second
Temperature Soldering Iron, please keep
 400°C degree within 2~5 second

Body (Sleeve)
Temperature Soldering Iron, please keep 340°C degree within 6~9 second
Temperature Soldering Iron, please keep 360°C degree within 5~8 second
Temperature Soldering Iron, please keep 380°C degree within 3~6 second
Temperature Soldering Iron, please keep
 400°C degree within 2~5 second



Product production process comply with RoHS.
Product made new TW patent No. M587195.​




設計概念


各通道導體皆為一體車削成型,減少訊號在穿越不同導體表面的損耗


外殼與本體間以絕緣材質鎖固,可選擇外殼與本體是否絕緣或導電


導體材質使用高純度銅(碲銅)並採用無鎳電鍍


以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者





本商品規格
機  構: 中心針以裝配方式與POM絕緣鉚合 中環及後套本體透過POM絕緣間隔與中心針組立 中心針及本體層間結構留有開孔 透過開孔灌注填充劑填補本體間空隙 POM鎖頭與本體鉚合穩固 ​ 本體組與外殼以螺牙相互鎖固 POM塑鋼尾套以螺絲鎖固於外殼末端 注意事項: 本產品隨包附鎖線螺絲(3/4MM各壹個) 因3.5mm尺度較小,過長的焊接時間容易造成絕緣膨脹或損毀, 請務必於各通道建議焊接溫度條件下進行焊接 ​ 組  裝: 1.剝除線纜外被及各通道導線絕緣 2.依線纜外徑取捨是否使用尾套(ID4.5mm)[311]或僅使用外殼(ID6.5mm),並將其套入線纜。 3.焊接各通道導體。 4.將外殼與本體組鎖頭[203]相互鎖固 5.將外殼與線纜以M3x4mm[321]或M3x3mm[322]螺絲鎖固 材  質: 中心針 碲銅(銅含量99.0%最少,C14500) 本 體 碲銅(銅含量99.0%最少,C14500) 絕 緣 POM塑鋼 鎖 頭 POM塑鋼 外 殼 銅鋅合金(C3604) 尾 套 POM塑鋼 螺 絲 不鏽鋼(SUS304) 表面處理: AT3-1331G 中心針 無鎳鍍金(10u") 本 體 無鎳鍍金(10u") AT3-1331R 中心針 無鎳鍍銠 本 體 無鎳鍍銠 AT3-1331S 中心針 無鎳鍍銀(120u") 本 體 無鎳鍍銀(120u") ​ 絕 緣 無 鎖 頭 無 外 殼 沙展鎳外覆保護膜 尾 套 無 螺 絲 無 ​ 電氣特性: 接觸電阻 < 1.0 mohm 尺  寸: 最大外徑 8.90mm 總  長 42.3mm ​外殼孔徑 保留尾套時4.5mm      取出尾套時6.5mm 包  裝: 每包裝壹個產品 置入泡棉並以真空袋包裝 焊接溫度: 中心針(Tip) 使用溫控烙鐵保持 340°C 時4~7秒 使用溫控烙鐵保持 360°C 時3~6秒 使用溫控烙鐵保持 380°C 時2~5秒 使用溫控烙鐵保持 400°C 時1~4秒 中環導體(Ring) 使用溫控烙鐵保持 340°C 時9~12秒 使用溫控烙鐵保持 360°C 時6~9秒 使用溫控烙鐵保持 380°C 時5~8秒 使用溫控烙鐵保持 400°C 時2~5秒 後套導體(Sleeve) 使用溫控烙鐵保持 340°C 時6~9秒 使用溫控烙鐵保持 360°C 時5~8秒 使用溫控烙鐵保持 380°C 時3~6秒 使用溫控烙鐵保持 400°C 時2~5秒 產品製作過程符合歐盟危害性物質限制指令(RoHS) 產品取得臺灣專利(M587195)
