฿ 2,011
฿ 2,414

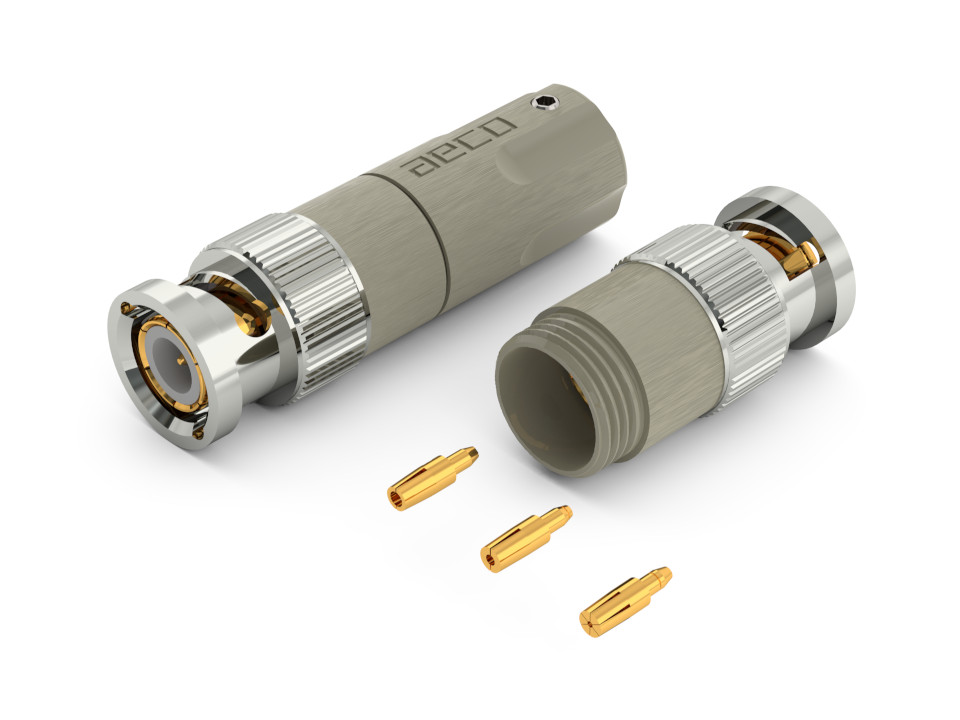

ขั้ว AECO BNC ABC-1451 50 โอห์มโดยไม่ต้องชุบนิกเกิล

。提供多樣同軸電纜選擇 。可採焊接或免焊(夾持)方式連接導體 。電壓駐波比於1GHz時最大1.2 。導體使用高純度銅(碲銅)並採用無鎳電鍍 。貳個壹組,真空袋包裝
คูปองร้านค้า
มีคูปองที่ใช้ได้
สำหรับลุ้นรับiPhone12
  • สั่งซื้อเกิน ฿1 ได้ส่วนลด ฿1
  • 21/10/2020 - 21/12/2020
1
รับสิทธิ์
Coleman
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 11/11/2020 - 11/12/2020
270
รับสิทธิ์
Coleman
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 11/11/2020 - 11/12/2020
150
รับสิทธิ์
End of year
  • สั่งซื้อเกิน ฿850 ได้ส่วนลด ฿150
  • 26/11/2020 - 04/01/2021
150
รับสิทธิ์
End of year
  • สั่งซื้อเกิน ฿1500 ได้ส่วนลด ฿270
  • 26/11/2020 - 01/01/2021
270
รับสิทธิ์
เพิ่มในรายการ
ที่อยู่ของสินค้า
ไต้หวัน ใช้เวลาเตรียมสินค้า 3 วัน (คาดว่าจะถึงผู้รับภายใน 7-14 วัน ไม่รวมระยะเวลาเตรียมสินค้า)
รายละเอียดการจัดส่ง
สินค้าทั้งหมด 539892
  • วันที่ลงทะเบียน2019.09.04
  • โซนไต้หวัน
ของแท้ 100%
สินค้าไต้หวัน คุณภาพดี ราคาโดนใจ ! (สินค้าจากไต้หวัน จัดส่งฟรีทางเครื่องบิน) Taiwanese Product. High quality. Happy Price ! (Made in Taiwan, Free direct air-shipping from Taiwan) 台灣商品,品質好,價格動心!(台灣製造、空運直達、運費全免)
วิธีชำระเงิน
รายละเอียดสินค้า
ผู้ช่วยจัดซื้อ

เงื่อนไขการใช้บริการผู้ช่วยจัดซื้อ หากจำเป็น ผู้ซื้อต้องจ่ายภาษีนำเข้ารวมถึงค่าพิธีศุลกากรด้วยตนเอง

สถานะสินค้า
ใหม่
ระยะเวลาการรับประกันสินค้า
ไม่มีการรับประกัน

Concept

Provide much selection of the cable type
In order to achieve the best transmission effect (VSWR approaches 1) in RF fields, we will concentrate the specifications for the correspondence between connectors and cables.
For example, the Japan specification (4C, 5C) or US specification (RG-59, RG-6U) and other specification and impedance, You must choose the same specification and impedance for the connectors and cables.

The definition of the specifications is to maintain a regular percentage of the section conductor and insulation diameter ratio connection after assembly.
In case of the unclear specification of the cable, it will cause there no corresponding connector.
Under these circumstances, ABC-14 will be proposed a solution on it.

In a specified size range for the cables, it will allow cables to maintain a regular percentage of the section conductor and insulation diameter ratio after complete assembly and also achieve the best transmission effect.


It’s allow to connect conductor by solder or crimp
The method of main contact pin to suit several secondary contact pin;
Not only to extend the compatibility, also increase the suitable ability of cable and connectors.
Secondary contact pin’s cross cutting and shrink design.Which is able to choose the solder or crimp method to connect the contact cable conductor with contact pin of the connector.


The conduct material is made by high pure copper (Tellurium copper) and plated without nickel base.


Focus provide the client who has requirement of Hi-End by highest quality design and material.



Description

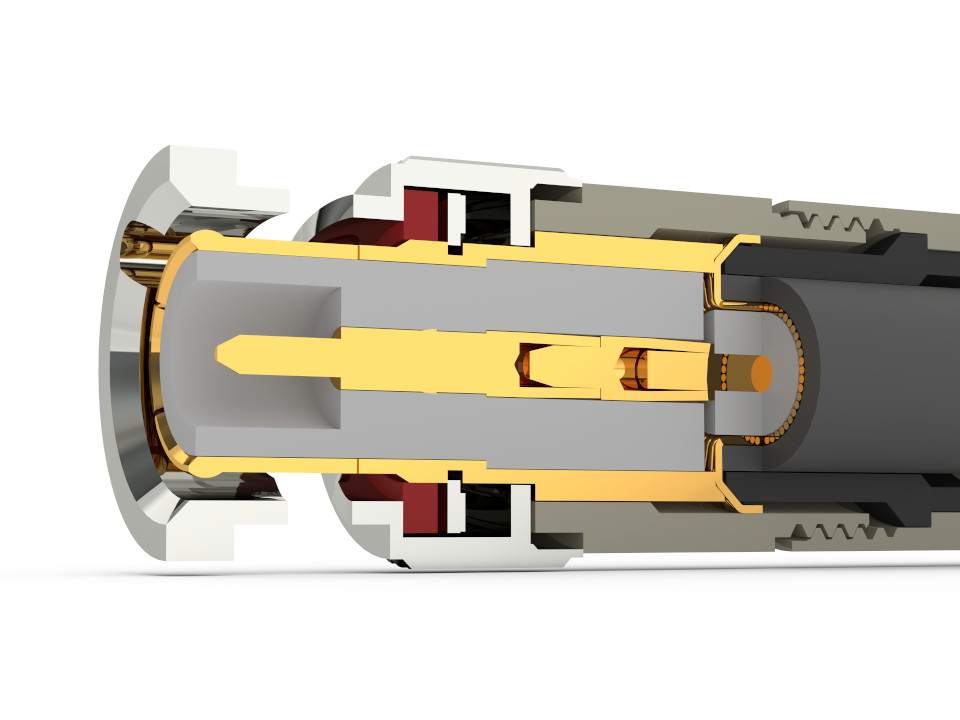

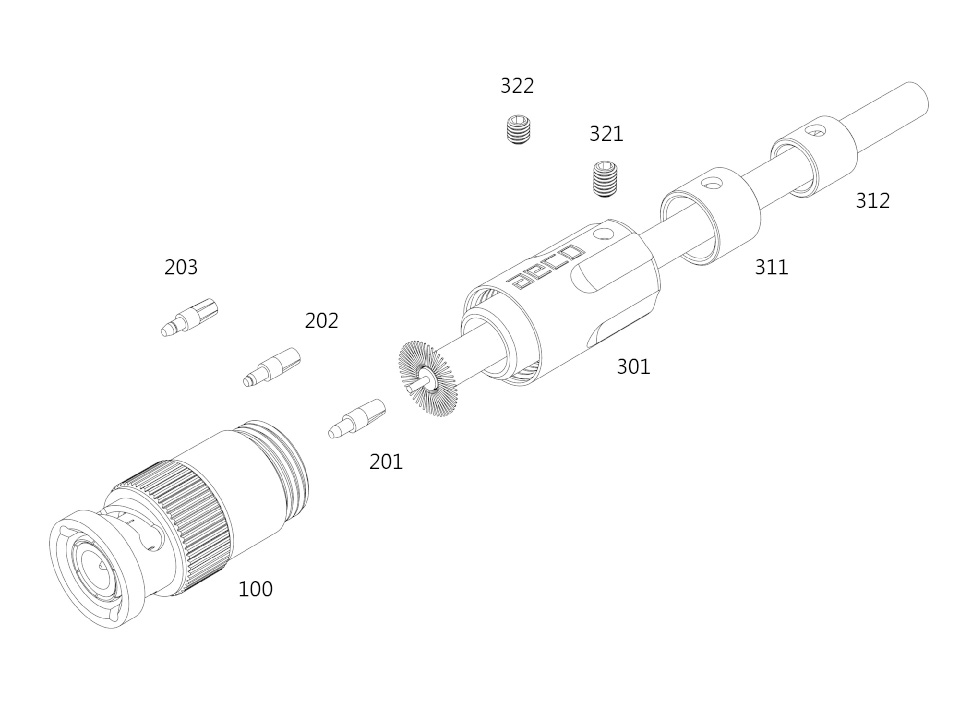

Mechanical structure:
Main contact pin uses the barb hook into the insulation while assemble.

Secondary contact pin fixed with main contact pin while assemble cables by crimp method.

The body and the insulation will used the barb hook to assemble tighten,
and fix middle piece shell with punch riveting.

The front shell rivet on the body by spring and washer and it can spin independently

The end part and middle part of the shell locked by screwing,
and fix with the cable and the sleeve stable by a screw.

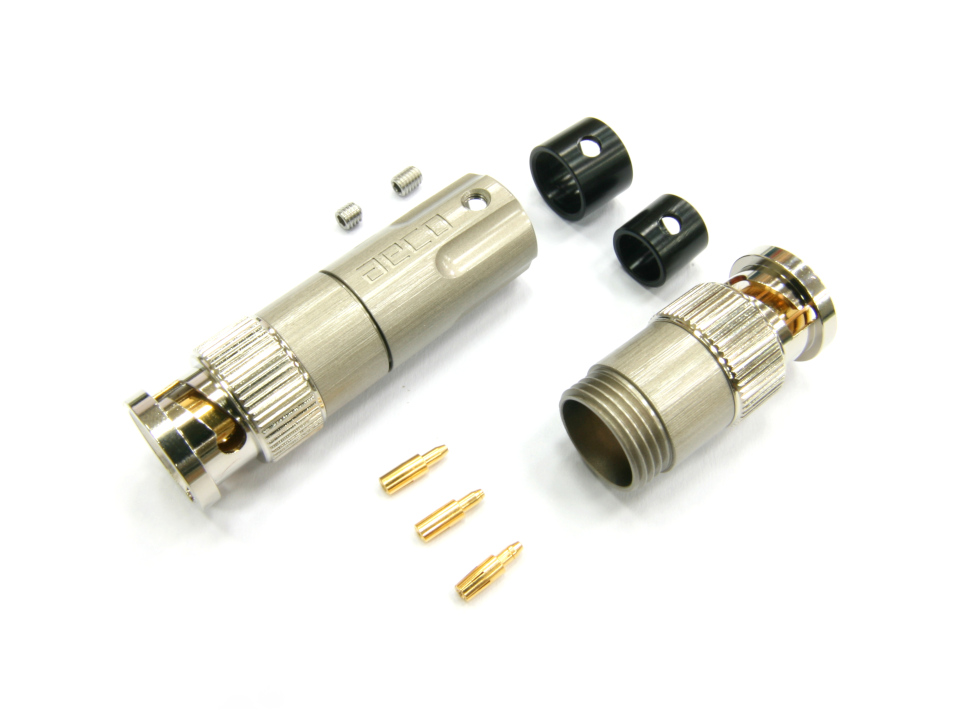

Note:
The second contact pin (ID 1.3/0.9/0.5 MM 2 pcs each)
and screw (3/4MM 2 pcs each) which is for locking cable
all including in the pack

Material:
Contact Pin: beryllium Copper (#C17300 / copper contain 97% at least)
Body: Brass Zinc alloy (#C3604)
Spring: Steel
Washer: Steel
Shell: Brass Zinc alloy(#C3604)
Screw: Stainless Steel(#SUS304)



Finish:
Contact Pin: 10u" gold plating (no nickel base)
Body: 10u" gold plating (no nickel base)
Spring: Nickel plating
Washer: Nickel plating
Shell: Satin nickel plating + topcoat
Screw: Nature



Electrical Characteristics:
Impedance: 50 ohms
Frequency Range: 1GHz
VSWR: up to 1.2
Contact resistance < 0.1 mOhm


Dimension:
Cable hole without sleeve: 10.5mm
Cable hole with sleeve: 06.5/08.5mm
Biggest OD: 14.5mm
Total Length: 42.0mm


The corresponding of the cable size:
Center conductor <01.5mm
Insulation OD >03.0mm
Woven shield OD>07.5mm
Outer plastic sheath OD <10.5mm


Packing:
Vacuum Bag(2Pcs/1Set)


Recommend soldering temperature:
Temperature Soldering Iron, please keep 350 degree within 20 second
Temperature Soldering Iron, please keep 400 degree within 15 second
Temperature Soldering Iron, please keep 450 degree within 10 second

Product production process comply with RoHS

More info:
https://www.aeco.tw/en-abc-14.html


設計概念

提供多樣同軸電纜選擇
為了在射頻場中實現最佳傳輸效果(VSWR接近1),
我們需確保連接器和電纜之間的對應關係。
例如,日本規格(4C,5C)或美國規格(RG-59,RG-6U)和
其他規格和阻抗,您必須為連接器和電纜選擇相同的規格和阻抗。

規範的定義是在組裝後各斷面保持固定百分比的截面導體和絕緣直徑比。
如果電纜規格不明的狀況下,會產生沒有相應連接器的情況。
在這種情況下,ABC-14系列將提出一個解決方案。

在指定的電纜尺寸範圍內,
它將允許電纜在完成組裝後保持固定百分比的截面導體和絕緣直徑比,
進而實現最佳的傳輸效果。​


可採焊接或免焊(夾持)方式連接導體
主次中心針以及搭配多種次中心針的方式,
除了擴展相容性,也增加電纜與連接器的適配性,
次中心針的剖溝與縮口設計,
可選擇焊接或以夾持方式連接電纜中心導體與連接器中心針。


中心導體材質使用高純度銅(鈹銅)並採用無鎳電鍍


以最高質量的設計手法與材質應用提供給對Hi-End需求的消費者




本商品規格
機  構: 主中心針以倒鉤卡榫與絕緣組裝配合 次中心針於組裝電纜時以夾持方式與主中心針固定 本體與絕緣以倒鉤卡榫緊密配合 並與中段外殼採沖壓鉚合方式固定 前外殼透過彈片與華司組鉚固於本體並可獨立旋轉 後段外殼與中段外殼以螺紋配合鎖固 再透過螺絲將尾套及線纜鎖固 注意事項: 本產品隨包檢附 次中心針(內徑1.3/0.9/0.5mm各貳個) 鎖線螺絲(3/4mm各貳個) 材  質: 中心針 鈹銅(銅含量97.0%最少,C17300) 本 體 銅鋅合金(C3604) 彈 片 鋼 華 司 鋼 外 殼 銅鋅合金(C3604) 螺 絲 不銹鋼(SUS304) 表面處理: 中心針 無鎳鍍金(10u") 本 體 無鎳鍍金(10u") 彈 片 鎳電鍍 華 司 鎳電鍍 外 殼 鎳電鍍/髮絲紋處理/沙展鎳外覆保護膜/印字 螺 絲 鎳電鍍 ​電氣特性: 阻  抗 50歐姆 頻  寬 1GHz 駐 波 比 1.2最多 接觸電阻 < 0.2 mohm 尺  寸: 外殼孔徑 10.5mm 尾套孔徑 6.5/8.5mm 最大外徑 14.5mm 總  長 46.8mm 對應電纜尺寸: 中心導體  < 01.5mm 絕緣外徑  > 03.0mm 編織網外徑 < 07.5mm 外被外徑  < 10.5mm ​ 包  裝: 真空夾鏈袋(貳個/壹組) ​ 焊接溫度: 使用溫控烙鐵保持350°C時20秒 使用溫控烙鐵保持400°C時15秒 使用溫控烙鐵保持450°C時10秒 產品製作過程符合歐盟危害性物質限制指令(RoHS) ​ 更多資訊請詳 https://www.aeco.tw/ch-abc-14.html
